某地轨道交通岩土工程高精度探测

主要工作任务

•确定主断裂及伴生断层走向

•确定主断裂带空间位置

•明确主断裂带内部地质结构或横向变化特征

•推断断裂带中地质体的物质组成，及其赋水空间和导水条件

各种风化变质岩、侵入岩和沉积岩对面波速度较为敏感，可以利用面波速度信息较为详尽地勾勒出基岩层面在空间的展布形态；高角度断裂对横波较为敏感，利用频域横波谐振可以识别并圈定断裂系统的空间形态;两种方法相互组合，可初步确定地下地层结构和断裂构造形态

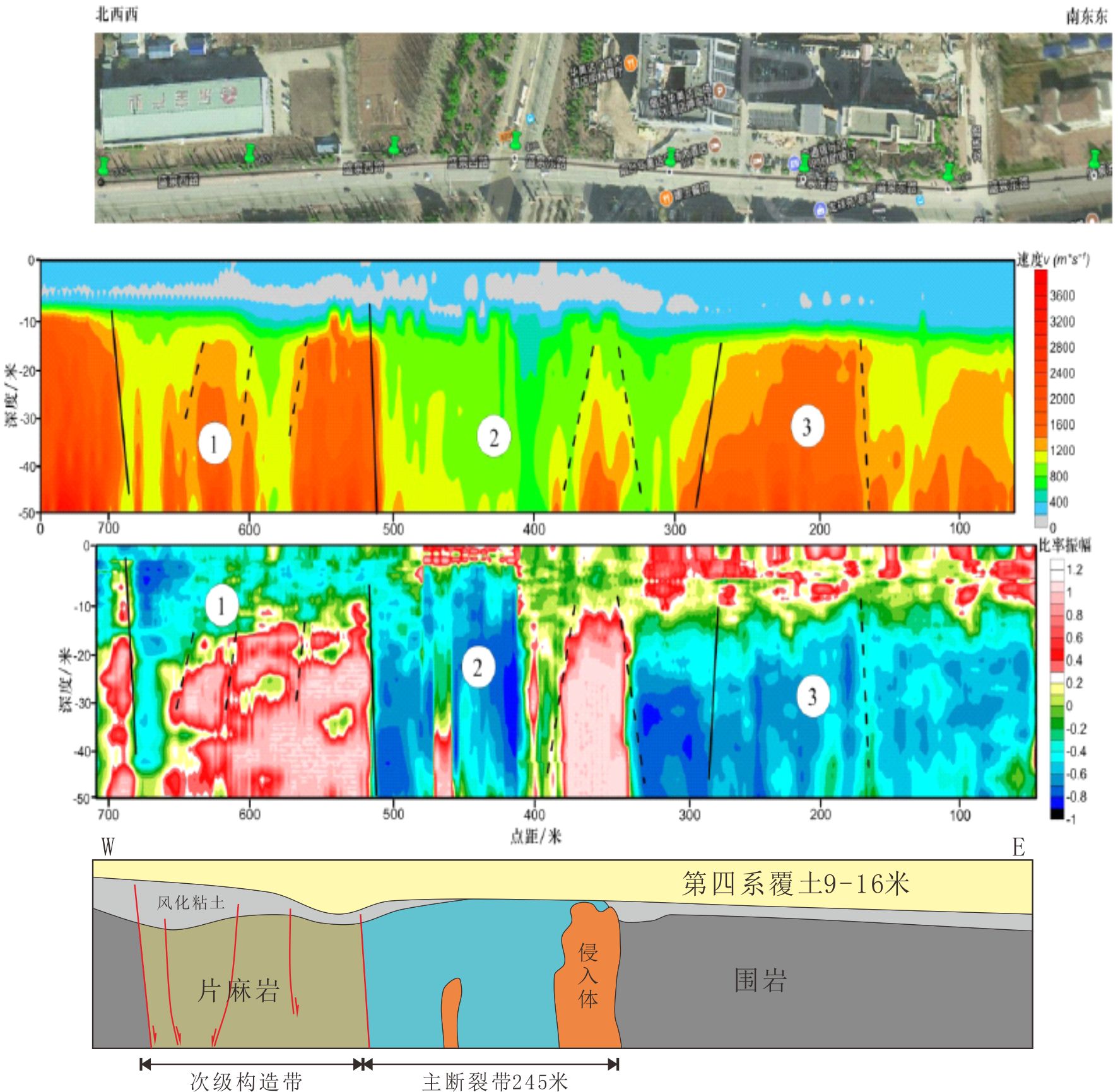

某地轨道交通规划线岩土工程高精度探测成果

(上:施工地点卫星影像；中一:混合震源面波成果剖面；中二:混合震源频率谐振成果剖面；下:地质-地球物理综合解释剖面)
